Een klein overzicht van een aantal stuurhuizen.

De zeer vervuilde pitmanas van een gedemonteerd stuurhuis.

De gestraalde behuizing van het stuurhuis.

Pitmanas aangetast door roest en manchet door vervuiling.

Canvas kruiskoppeling volledig gereinigd.

Gereviseerd Stuurhuis Dodge Coronet 1967.

Het stuurhuis gespoten met speciaal weerbestendige lak.

Een volledig inwendig overzicht van de aanwezige onderdelen.

Zo ziet de pitmanas er uit na demontage. vervuild en aangetast.

Pitmanas na een eerste schoonmaak.

Pitmanas na slijpen en polijsten.

Ingaande as, Dit moet wel lekken.

Ingaande as volledig hersteld.

Adjuster Plug zwaar door roest aangetast.

Klaar om het stuurhuis weer in elkaar te zetten.

Het stuurhuis van een Jeep Grand Cherokee van 1998-2004 kent een aantal interne problemen. Zoals het plotseling geconfronteerd worden dat de bocht naar rechts niet meer gehaald kan worden. Het kraken inwendig in het stuurhuis of het spontaan wegvallen van de bekrachtiging ondersteuning. Dit wordt toegelicht in een aantal foto's. Deze problemen worden veroorzaakt door een inwendige breuk. Indien men hier mee door blijft rijden omdat het verschijnsel zo nu en dan optreedt, geeft dit inwendig zoveel schade dat het stuurhuis onherstelbaar is geworden.

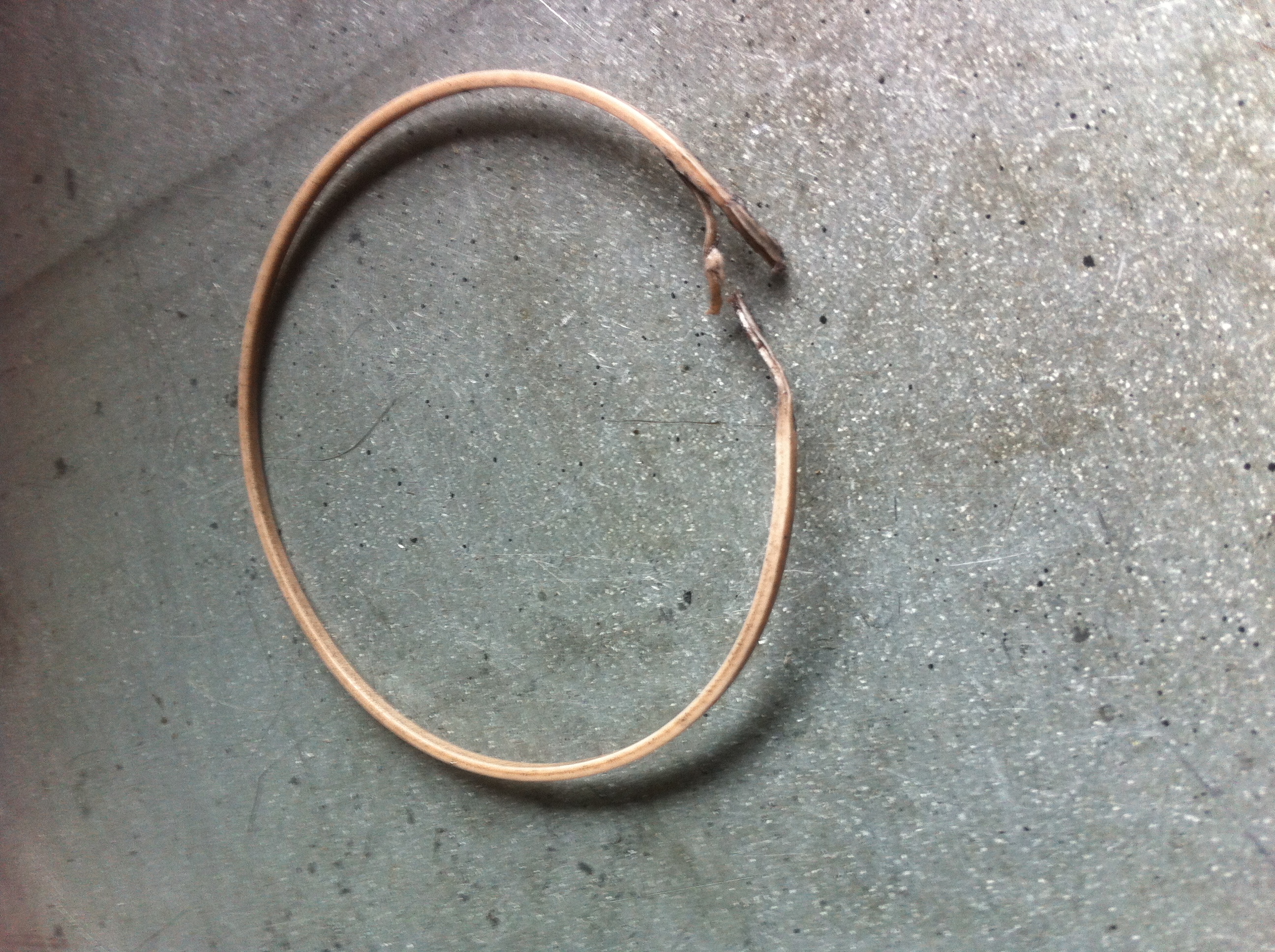

Oorspronkelijk onderdeel gebroken.

Als men er mee door blijft rijden.

Het vervangend onderdeel.

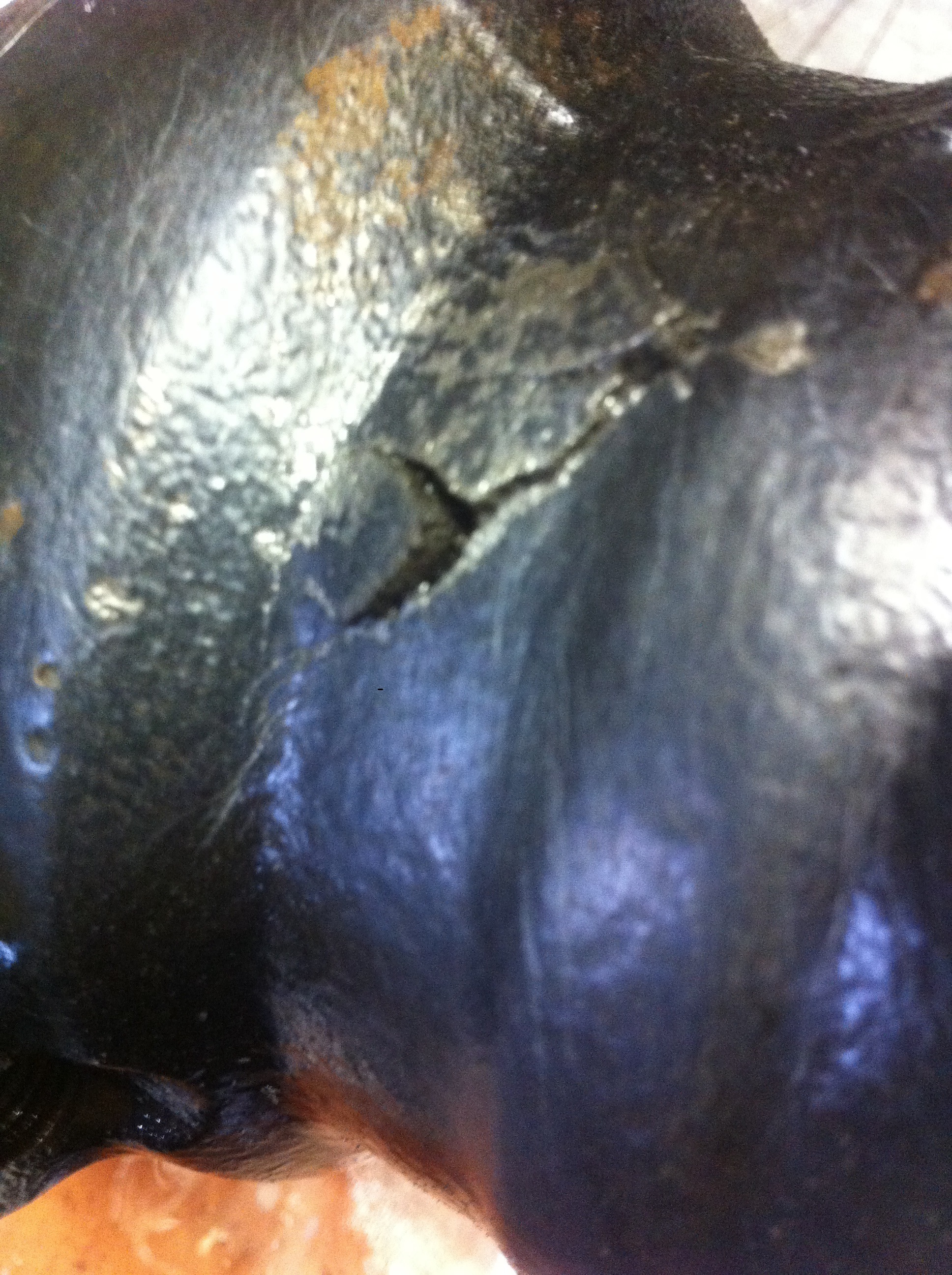

Het stuurhuis van binnen uit doorboord door de brokstukken.

Behuizing hersteld en weer olie dicht.

Het stuurhuis volledig hersteld en gereviseerd. Is weer als nieuw, nu zonder problemen.

Hieronder nog een aantal foto's waar het nog meer mis kan gaan. Ook als me denkt  het stuurhuis zelf te kunnen reviseren

Gebroken kogels t.g.v. foutieve assemblage stuurhuis.

Stuurstang was tekort om de borgbout op de juiste plaats te krijgen.

Ook hier heeft wat tussen gezeten.

Sommige houden de pitmanas niet recht.

Beschadigde afdichtingsseal van schuifstuk

Recente brokstukken uit een stuurhuis van een Jeep Grand Cherokee '99-'05

Verkeerde Montage Ingaande Torsie-as

Bij Lagersetting Aangetast

Control Unit door Roest Aangetast

Borgpen Spindel Afgebroken t.g.v. Foutieve Montage
